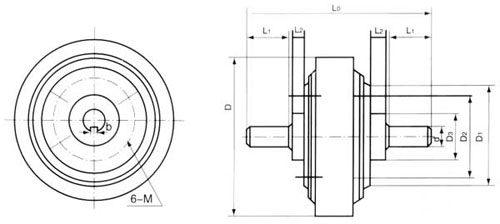

規格型號	額定轉矩Nm	額定電流A	滑差功率w	磁粉用量g	冷卻方式	外形尺寸		軸聯接尺寸			法蘭聯接尺寸
						D	L	d(h)	b	L1	L2	D3(g)	D2	D1	M
CJF-0.6	6	1	65	18	自然	130	135	12	4	20	12	42	64	85	6
CJF-1.2	12	1	80	35	自然	152	180	15	5	30	18	50	65	80	6
CJF-2.5	25	1.5	130	60	散熱筋	190	226	20	6	38	20	62	78	95	6
CJF-5	50	2.3	290	100	散熱筋	220	286	25	8	55	25	74	100	120	6
CJF-10	100	2.5	450	150	散熱筋	288	360	30	10	65	28	100	140	165	10
CJF-20	200	2.5	720	300	散熱筋	335	358	35	10	60	35	110	150	175	10
CJF-40	400	3	1000	400	散熱筋	395	458	45	14	95	36	130	200	340	12
CJF-50	500	3	1100	450	散熱筋	395	458	45	14	95	36	130	200	340	12

雙出軸法蘭式磁粉離合器概述

      磁粉離合器是根據電磁原理并利用磁粉來傳達轉矩的，其傳達之轉矩與激磁電流基本成線性關系。因此，只要改變激磁電流之大小，便可輕易地控制轉矩之大小。正常情況下，在5%至 100%的額定轉矩范圍內，激磁電流與其傳達之轉矩成正比例線性關系。

        雙出軸法蘭式磁粉離合器是由傳動單元(輸入軸)和從動單元(輸出軸)合并而成。在兩組單元之間的空間，填有粒狀的磁粉（體積大約40微米）。當磁性線圈不導電時，轉矩不會從傳動軸傳于從動軸，但如將線圈電磁通電，就由于磁力的作用而吸引磁粉產生硬化現象，在連繼滑動之間會把轉矩傳達。

雙出軸法蘭式磁粉離合器特點

1. 在雙出軸法蘭式磁粉離合器接合過程中，容易做到扭矩的增長平滑，因此磁粉離合器有很好的接合平順性能。
2. 能較長時間地滑磨工作。
3. 在使用過程中無須進行調整。

磁粉離合器使用注意事項

　　1、請以正規的安裝方法（將高速旋轉側當作輸入側）來使用磁粉離合器。如果機械的結構非得要輸出入軸反安裝的話，請務必以1000R/MIN以下來使用。輸入軸與輸出軸反過來安裝的話會使機器長時間空轉，磁粉受到攪拌，會縮短磁粉離合器的使用壽命。

　　2、請注意濕氣。磁粉受潮的話，性能會變得不穩定，所以注意不要讓油或水分侵入內部。特別是安裝于齒輪箱時，油分會透過軸部侵入內部，所以要用薄膜完全封住。

　　3、請注意表面溫度。連續運轉所造成的表面溫度為運轉時90度以下，超過該數值時，耐久性會降低。請務必以上述界限溫度為標準，使用時務必保持在所容許的滑動工作率之內。
