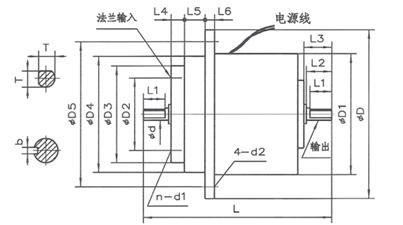

規格型號 | 額定轉矩N.m | 滑差功率W | Zui大電流A | Zui高轉速rpm | 外形尺寸 | 軸聯接尺寸 | 法蘭盤聯尺寸 | 定子固定尺寸 | ||||||||||||||
D | D1 | L | d（h7） | T | b | L1 | L2 | L3 | L4 | D2 | D3(g7) | n-d1 | D4(h7) | D5 | L5 | L6 | d2 | |||||
CJW0.05 | 0.5 | 10 | 0.35 | 1500 | 70 | 50 | 77 | 6 | 5.5 | - | 9 | 10.5 | 11 | 5.5 | 30 | 40 | 3-M4 | 48 | 60 | 8.5 | 4 | 4.5 |
CJW0.1 | 1 | 15 | 0.47 | 1500 | 76 | 56 | 83 | 7 | 6.5 | - | 10 | 12 | 13 | 5.5 | 34 | 42 | 3-M4 | 54 | 66 | 8.5 | 4 | 4.5 |
CJW0.2 | 2 | 25 | 0.55 | 1500 | 85 | 65 | 95 | 9 | 8.5 | - | 13 | 15 | 16 | 6.5 | 40 | 48 | 3-M4 | 63 | 75 | 9.5 | 4 | 4.5 |
CJW0.5 | 5 | 40 | 0.8 | 1500 | 100 | 80 | 111 | 12 | 11.5 | - | 16 | 18 | 19 | 6 | 50 | 60 | 3-M4 | 78 | 90 | 12 | 4 | 4.5 |
CJW1 | 10 | 80 | 1.0 | 1500 | 128 | 98 | 113 | 15 | - | 5 | 20 | 24 | 26 | 7 | 70 | 80 | 4-M4 | 98 | 114 | 15 | 5 | 6.5 |
微型磁粉離合器、制動器即是微小型的，其定格扭矩為0.5Nm、1Nm、2Nm、5Nm。工作原理、用途、作用、使用相同;不同是構造不同、外形不同以及扭矩。
安裝方面。CJW型自然冷卻微型磁粉離合器的制造精度高，具有結構緊湊，體積小，重量輕等優點。在安裝的時候，固定于安裝板上，然后采用聯軸器（具有彈性的）。在輸入端裝置一個同步滑輪固定于安裝板上，并將其控制在允許軸荷載的范圍內。建議把安裝板的散熱面積擴大到350平方cm以上
CJW自然冷卻微型磁粉離合器的激磁電流雖小，但卻可以輸出較大轉矩，從而可以很方便地組成自動控制系統。此外當激磁電流發生變化時，與之對應的磁場強度也隨之同步響應，而也因此具備驚人的響應速度。
當激磁電流保持不變時，其輸出之轉矩不受傳動件與從動件之間差速（滑差轉速）之影響，即靜力矩與動轉矩?zé)o差別。因此CJW自然冷卻微型磁粉離合器可以非常穩定地輸出恒定轉矩。此特性若應用于張力控制，則客戶只須調節激磁電流之大小，便可簡潔、有效、準確地達到控制卷料張力的目的。
自然冷卻微型磁粉離合器（CJW型）工作原理：
1、線圈靜止型磁粉離合器和磁粉制動器是控制輸入電流，達到改變輸出轉鉅的自動化器件。
2、當線圈不通電時，輸入軸旋轉，磁粉在離心力的作用下，壓附于夾環內壁，輸出軸與輸入軸沒有接觸，此時，為空轉狀態。
3、當線圈通電時，磁粉在磁力線作用下產生磁鏈，從而使輸出軸與輸入軸成為一剛體而旋轉，并在超載時產生滑差，此時為工作狀態。從而達到傳遞扭矩的目的。
磁粉離合器發生卡死通常有以下幾種情況：
1.由于在運輸過程中或放置時間過長導致在兩組單元之間填有的磁粉散落一邊，且在開機前未做激磁造成卡死。
2.由于產品制造精度低，轉子的同心度不夠，造成輸出轉矩不均或卡住。
3.在生產過程中封入磁粉過量造成。
4.使用劣質磁粉造成。
針對以上幾種情況，建議：
1.正式運轉前或裝置移動后，必須作均勻運轉才能正式操作。這樣才能產生平滑的轉矩，均勻運轉方式如下：
在無激磁狀態下，驅動側盡可能高速（1800rpm以下）回轉約1分鐘后，設定激磁電流在額定的1/4-1/5，一方面回轉驅動側，一方面5秒間開，10秒間關，間竭激磁約20次。
2.在選擇購買磁粉離合器/磁粉制動器時，選擇質量有保證的產品。
